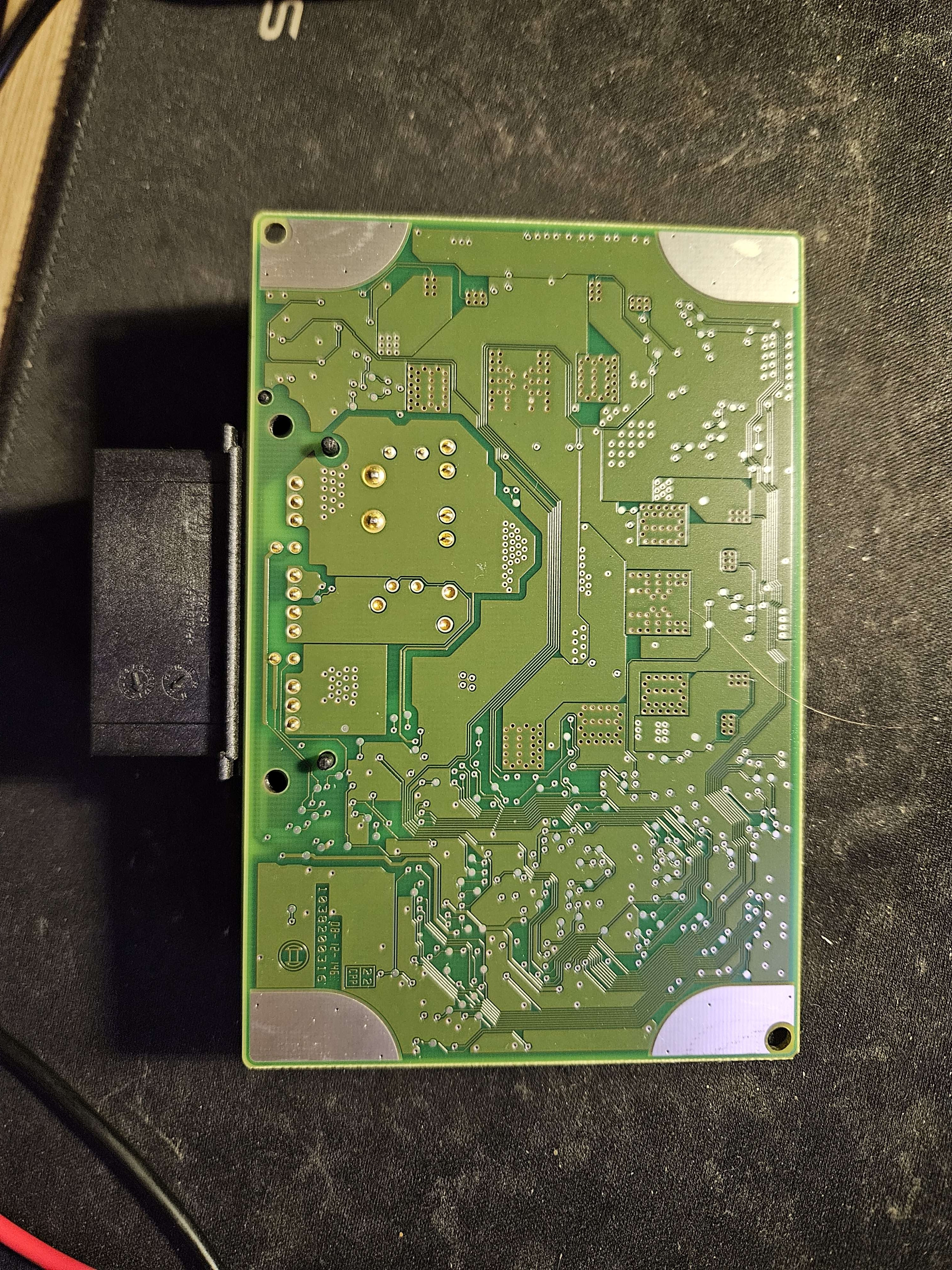

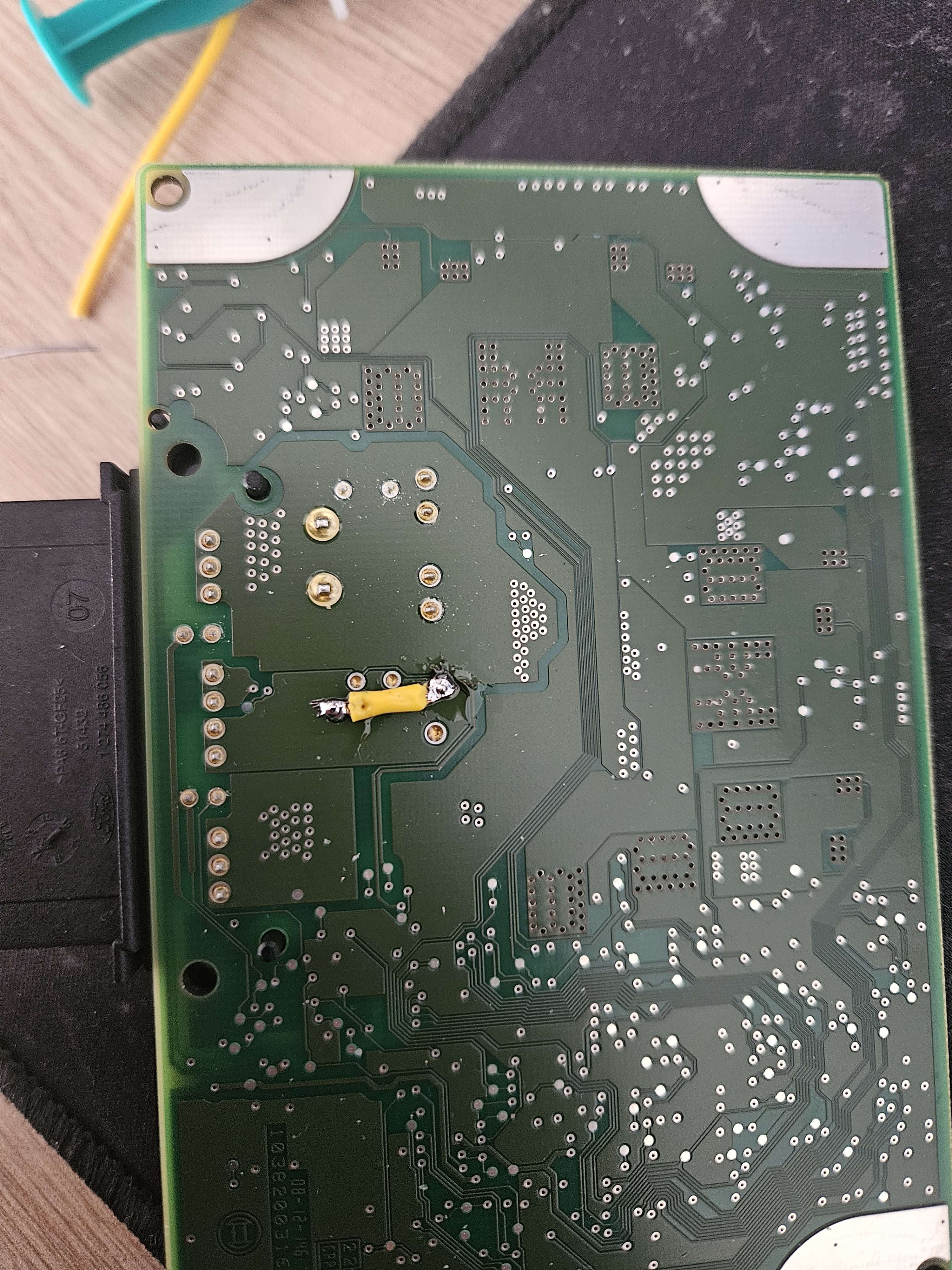

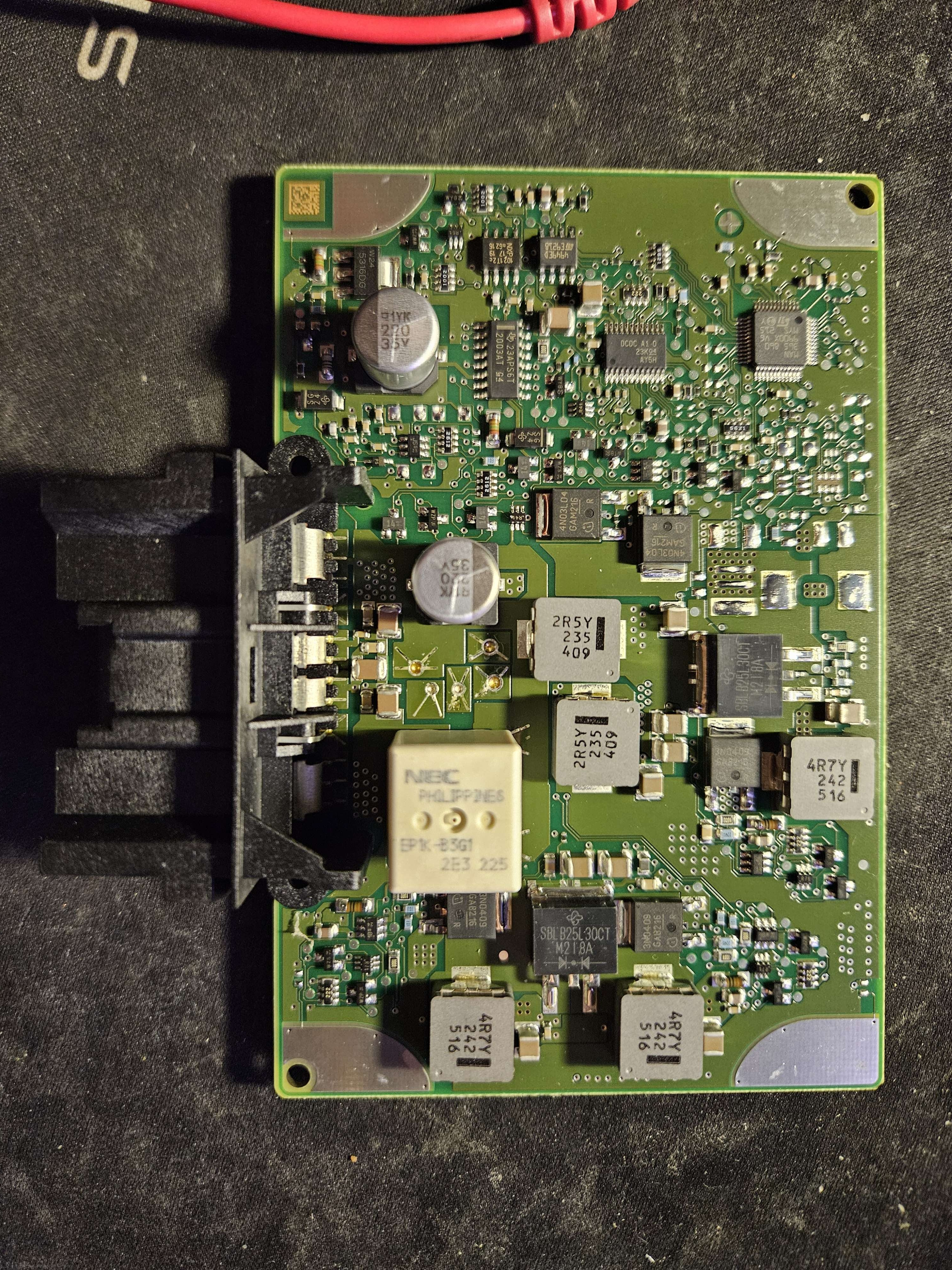

Nie mogąc się doczekać na moduł z wysp, wyprułem swój aktualny Goście nie mogą oglądać obrazków w postach. Zarejestruj się klikając tutaj aby uzyskać pełen dostęp do forum. Załączam zdjęcia jakby ktoś chciałby zapoznać się z cudem tej techniki. Mamy tutaj jakieś trzy sekcje przetwornicy, jakieś mikrokontrolery i nasz wspaniały przekaźnik. Po oględzinach płytki wyszło mi, że tylko tego przekaźnika brakuje do radaru...(oszczędzili z 10gr w fazie produkcji...). Zasada działania prawdopodobnie jest taka, że przetwornica jest jedynie "mostkiem" dla naszego zasilania. Dopiero jak wchodzi do gry zapłon i sterowanie PCMem to przetwornica po zbadaniu sobie napięcia jakie jest w obwodzie(i jeśli jest za niskie), aktywuje cewki przekaźników i przełącza się na zasilanie z przetwornicy. Wszystko odbywa się trochę analogowo i jeśli schematy z innych modeli można przełożyć na tę płytkę to też cyfrowo poprzez magistralę LIN(nawet mam podejrzenia które scalaki do tego służą). No mi nie pozostało nic innego jak po prostu wprowadzić obwód radaru na obwód akumulatora, pomijając przetwornicę w taki sposób jak na załączonych zdjęciach(taki sobie drut Goście nie mogą oglądać obrazków w postach. Zarejestruj się klikając tutaj aby uzyskać pełen dostęp do forum.). W sumie to i tak mam wyłączony ten Start-stop, więc nic większego nie powinno się stać. Głównie rozchodzi się pewnie o jakieś konfigi. Jak przyjdzie mi moduł właściwy wrzucę jeszcze fotki dla potomnych co to za przekaźnik, którego brakuje. Przekaźniki egzotyczne bo jak może być inaczej. Wyporwadzenia mają takie, że nigdzie ich dostać nie można. ACC skalibrowany i działa aż miło Goście nie mogą oglądać obrazków w postach. Zarejestruj się klikając tutaj aby uzyskać pełen dostęp do forum.

https://iili.io/KSkqEHN.jpg
https://iili.io/KSkqGRI.jpg
https://iili.io/KSkqVDX.jpg

[Parch]

Napisał kracziks Goście nie mogą oglądać obrazków w postach. Zarejestruj się klikając tutaj aby uzyskać pełen dostęp do forum.

Nie mogąc się doczekać na moduł z wysp

Dodam tylko - dla lepszego zrozumienia zagadnienia przez śledzących ten temat - że @[Tylko zarejestrowani użytkownicy widzą linki. ] udało się namierzyć jedną (na razie jedyną, którą się udało gdziekolwiek znależć) sztukę VQM BG9T-14B526-BA, czyli dla aut mających kierownicę po prawej stronie.
